i.產品優勢：
-
顯示每個防區的工作電壓值，電壓值可無極調控（0.7KV~6.5KV）
-
顯示每個防區的工作電流值
-
防區報警顯示，可實現監控每個防區情況，一旦報警被觸發立即閃爍并報警提示
-
連接鍵盤可實現128臺主機同時遠程控制，無需增加報警主機，可實256個防區統一管理和控制
-
加密的CAN-BUS總線通訊
-
脈沖頻率可調控
-
報警響應時間調控
-
繼電器報警輸出時間可調控
-
采用4.3寸真彩屏設計
-
采用國際知名品牌恩智浦NXP芯片設計，采用高性能的ARM Corte-M3微控制器，具有較高的整合度和低功耗
-
內置拔碼式單地址碼模塊，自帶拔碼開關，使用多防區時無需另外增加地址碼模塊，可以直接接入485總線與鍵盤通信
-
多功能繼電器控制，可編程輸出繼電器擴展讓脈沖電子圍欄與視頻監控安防等其他系統完美的契合

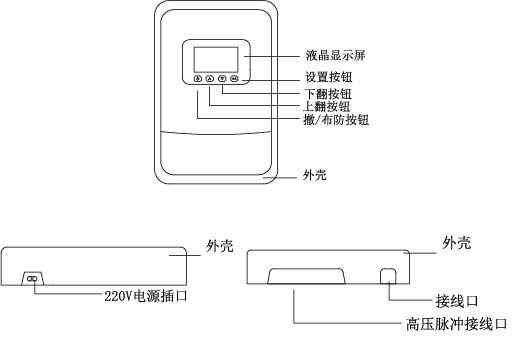

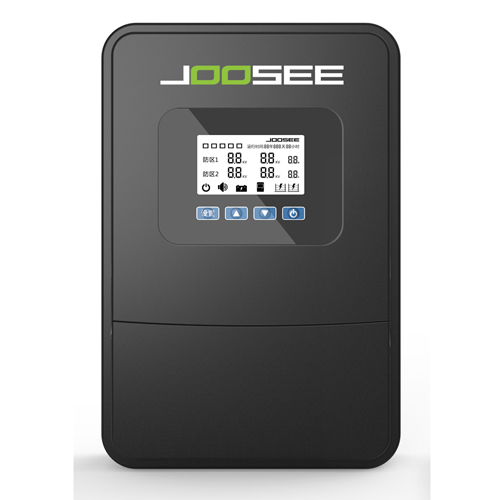

ii.產品外觀：
|
型號 |
DS-PF-E0204N |
DS-PF-E0206N |
|
|---|---|---|---|
|
技術參數 |
接線方式 |
4線制 |
6線制 |
|
防區數目 |
雙防區 |
||
|
通信方式 |
RS485，以太網（RJ45） |
||
|
通信線纜長度 |
RS485:1200米（通過光纖連接光端機可不受限） 以太網：≤100m（組網后不受限） |
||
|
報警輸出 |
4路開關量輸出（2路為防區報警輸出，1路為外部開關量報警輸出,1路主機掉電報警輸出） |
||
|
主機輸出電源 |
DC：12V/1A（過載保護） |
||
|
總線接口 |
1個RS485接口，1個以太網RJ45接口 |
||
|
可外接設備 |
網絡報警主機、以太網交換機 |
||
|
輸入集成 |
1對開關量輸入集成 |
||
|
電壓調節 |
無級調控（按0.1KV增減調節） |
||
|
最大負載能力 |
3000歐姆 |
||
|
脈沖峰值 |
5000-10000V |
||
|
脈沖電流超過300mA的持續時間 |
＜1.5ms |
||
|
脈沖周期 |
≥1S |
||
|
脈沖電流電流峰值 |
＜10A |
||
|
脈沖持續時間 |
≤0.1s |
||
|
脈沖最大能量 |
≤5J |
||
|
脈沖最大電量 |
≤2.5mc |
||
|
蓄電池接口 |
1個接口，供蓄電池接入DC 12V |
||
|
電氣參數 |
供電電源 |
AC90-260V，±10%， 50HZ |
|
|
功耗 |
30W |
||
|
工作溫度 |
-30℃ - +55℃，±10% |
||
|
工作濕度 |
10％- 90％ |
||
|
指示方式 |
液晶顯示屏 |
||
|
產品外觀設計 |
工業化流線型設計 |
||
|
阻燃系數 |
UL94V-0 |
||
|
材質 |
ABS工程塑料 |
||
|
安裝方式 |
壁掛 |
||
|
尺寸（mm） |
380mm高×255mm寬×100mm深 |
||
|
重量（不包含蓄電池） |
3.8KG |
||
i.產品應用示意圖：
ii.產品應用領域：
基于“上下貫通，左右關聯”的安防綜合信息管理平臺網絡建設格局的理念，Medal 702G構建了完整的產品體系，可應用于：變電站、工廠、小區、學校、別墅、倉庫、機場、軍事基地、看守所、監獄等場所。
